加氫反應釜是固液氣三相混合，氫氣混合的是否均勻是反應的關鍵。我公司采用的空有效四寬葉攪拌槳，工作原理是利用高轉速使攪拌槳周圍形成真空區，反應釜頂部氫氣在壓差的作用下通過空心軸與自吸槳吸到物料內部已達到充分混合的目的。
加氫反應釜是石油、化工、橡膠、農藥、染料、醫藥、食品等行業，用來完成硫化、氫化、烴化、聚合、縮合等工藝過程的壓力容器，例如反應器、反應釜、分解鍋、聚合釜等。加氫反應釜用于生產山梨醇、木糖醇、麥芽糖醇等連續加氫用的設備，以及間歇加氫用的設備就是加氫反應釜。

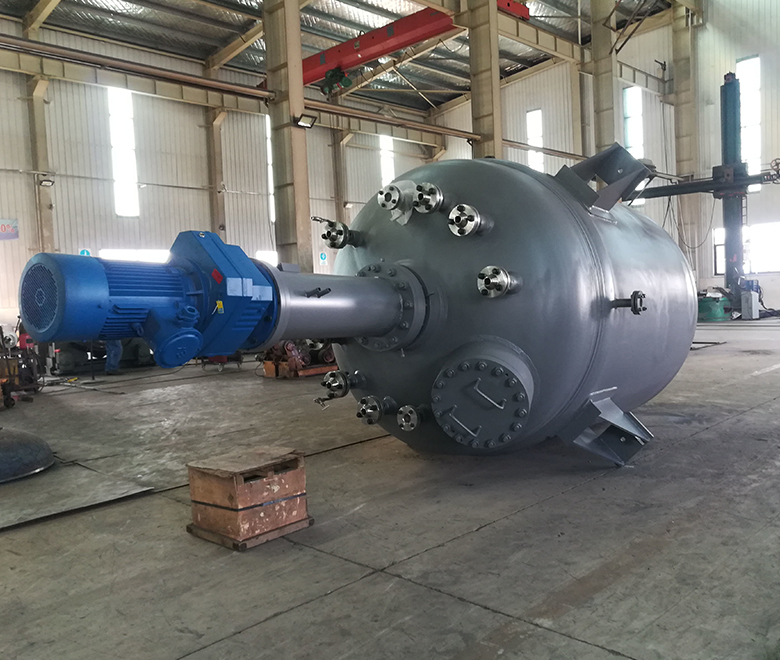

此圖為我公司設計的高壓加氫釜。設計壓力10.0MPa，設計溫度250°，材質S31603+Q345R；所有試驗均一次性完成，得到了用戶的肯定。
XFC系列生產型反應釜規格及技術參數
公稱容積
500L
1000L
3000L
5000L
10000L
20000L
40000L
設計壓力
-0.1MPa～35MPa
設計溫度
350℃（超高溫需定制）
攪拌轉速
（500L-2000L） 0～400轉/分 / （3000L-5000L） 0～300轉/分 / （6000L-40000L ) 0～150轉/分
攪拌方式
槳式/推進式/錨式/螺帶式/四寬葉式等 （可按用戶要求定制）
電機功率
3KW
7.5KW
15KW
22KW
37KW
45KW
55KW
加熱方式
電阻爐加熱/遠紅外加熱/夾套導熱油電加熱/夾套循環加熱/電磁感應加熱
密封形式
磁力密封 / 機械密封 / 填料密封
開蓋方式
平蓋式 / 上封頭式 （配扭力扳手開蓋）
冷卻盤管
可選配
基本管口配置
進氣口、排氣口、固體加料口、內冷卻盤管進出口、壓力表口（配壓力表及截止閥）、
下出料
展閥/球閥/盲堵
電壓
380V
電機
防爆電機 (防爆等級ExdIIBT4,也可按用戶要求 ）
控制
配變頻器，可控制顯示轉速
主體材質
S30408、S31603、S31008、S32168、鎳材、鈦材、哈氏合金、蒙乃爾合金、鉭材、鋯材及復合板材料
其它
配測溫鉑電阻，接管法蘭配對
測溫口、進液口（帶插底）
